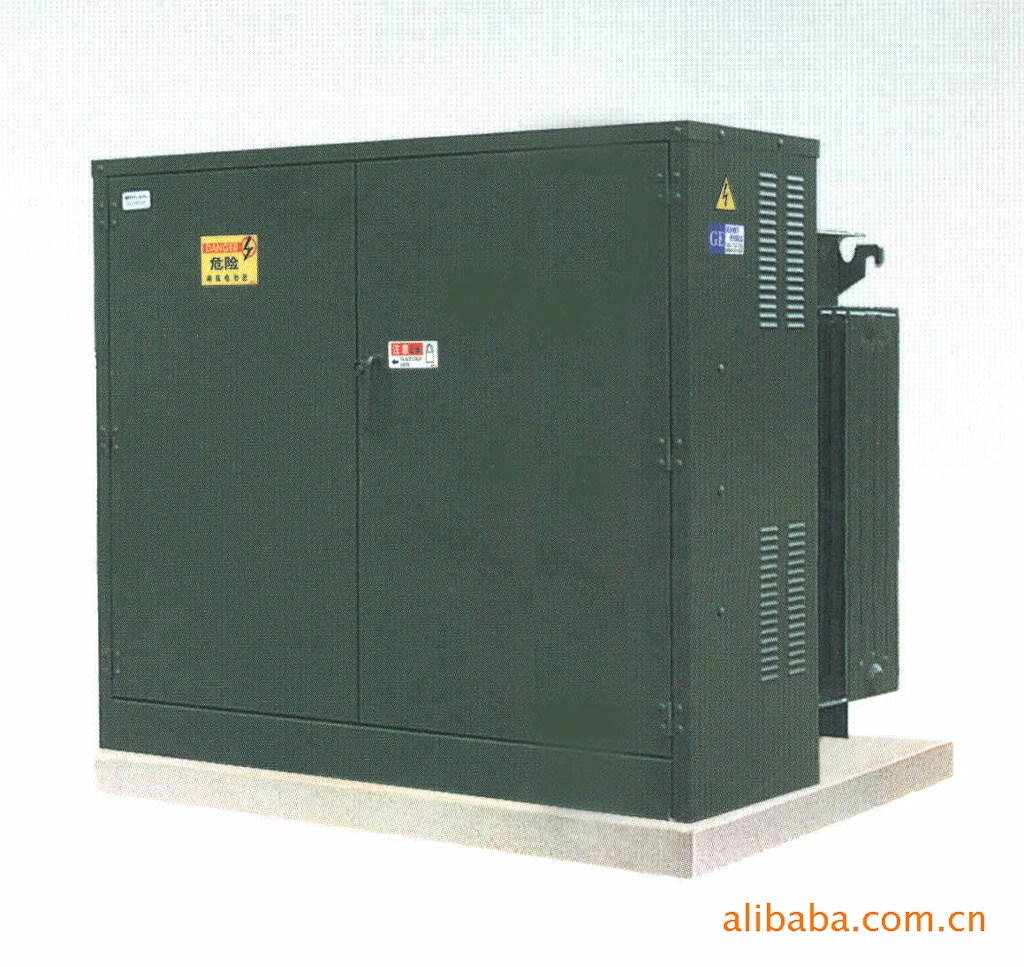

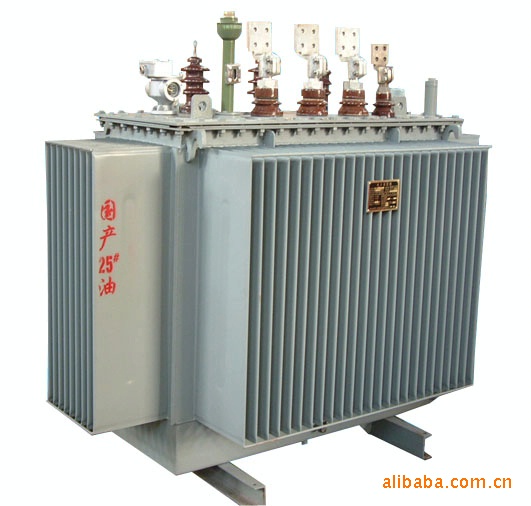

ZGS1-2-3/4-5箱式变压器重庆变压器矿用变

一、概述

ZGS系列预装式变电站系用于6KV和10KV环网供电, 双电源供电或终端供电系统中, 作为高压配电计量, 补偿控制和保护装置。预装式变电站内除装有变压器外, 高压侧还装有四位负荷开关, 二工位负荷开关, 后备保护熔断器及插入式熔断器; 低压侧按用户要求装配控制电器, 配电电器, 补偿装置及电能计量装置等。

ZGS系列预装式变电站可用于室内, 又可用于室外, 广泛用于工业园区、居民小区、商业中心、及高层建筑等各种场所。

二、产品型号含义

ZGS1-2-3/4-5

Z：组合式

G：共箱

S：S 三相　 D单相

1：性能水平代号（9 11）

2：H 环网型　 Z 终端型

3：额定容量KVA

4：电压等级KV

5：特殊使用环境代号

三、结构特点

美式箱变结构分为前后两部分。前面为高低压操作间隔。高压间隔内包括高压端子、负荷开关、无载调压分接开关、插入式熔断器、压力释放阀、油位计、放油阀。低压间隔内包括低压端子。后部为注油箱体及散热片, 变压器绕组和铁芯、高压负荷开关及保护用熔断都在注油箱中。

四、使用条件

1、海拔高度1000m（超过此范围另行设计）

2、风压：不大于70Pa（相当于35m/s）

3、湿度：日平均不大于95%, 月平均不大于90%

4、环境温度：最高气温+40C°; 最低气温-45C°

5、防震水平：水平加速度0.4m/2s; 垂直加速度0.15m/2s

6、地震烈度：8度

7、安装地点倾斜度：不大于3度

8、安装环境：周围空气应不受腐蚀性、可燃性气体及水蒸气等明显污染, 无剧烈震动。

五、技术性能

额定电压：10/0.4KV

最高工作电压：12KV

额定容量：125~1000KVA

一分钟工频耐压：35KV

雷电冲击耐压：75KV

短时耐受电流：12KA/2S　　 16KA/1S

高压后备限流熔断器速断容量：50KA

无载调压：10KV/2*2.5

环境温度：-45~40C°

允许温升：65C°

六、性能特点

1、体积小、结构紧凑, 仅为国内同容量箱变的1/3左右;

2、全密封、全绝缘, 无需绝缘距离, 可靠的保证人身安全;

3、即可用于环网, 又可用于终端, 转换十分方便, 提高了供电可靠性;

4、损耗小, 低于国内S9型变压器损耗;

5、电缆接头可操作200负荷电流, 在紧急情况下可作为负荷开关操作, 并具有隔离开关的特点;

6、采用双熔丝保护, 降低了运行成本。插入式熔丝为双敏熔丝（温度、电流）;

7、采用了 三角/星O接法及三相五柱式结构, 优点是电压质量高、中性点不漂移、箱体不发热、噪音低、防雷性好。
