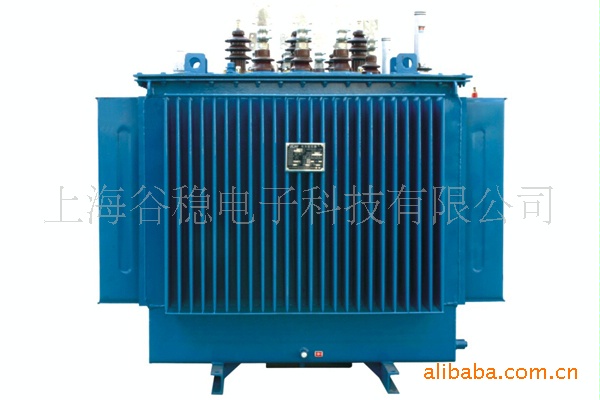

 产品介绍 (S11-M系列10KV配电变压器) |
| S11-M系列10KV卷铁心配电变压器是目前国内最优秀的一种配电变压器。 |
| 主要功能和特点 (S11-M系列10KV配电变压器) |
1、铁心：卷铁心配电变压器的铁心采用厚度为0.30mm或0.27mm的冷轧取向硅钢片, 采用阶梯型卷铁心无接缝结构, 在铁心卷绕机上卷制而成, 先绕制2个小框型铁心, 再在2个小框型铁心外面卷制一个大框组成一个三相卷铁心, 卷制完成后, 再装入铁心退火炉, 经真空和充氮退火, 其铁心性能能得到充分的恢复, 因而, 本系列变压器空载损耗非常低, 比S9系列10KV级配电变压器的空载损耗平均降低30%, 是一种更优秀的低损耗配电变压器。
2、线圈：卷铁心变压器的线圈绕制需要使用专用绕线机, 在铁心上直接绕制完成, 高低压线圈同时绕制, 并且不需采用绕线模。
3、组装：组装时, 不再需要拆卸铁心上铁轭, 可防止铁心损耗在组装过程中的增大现象。
4、油箱：卷心配电变压器的油箱全部采用波纹片全密封型式。
S11-M系列10KV卷铁心配电变压器的空载损耗和负载损耗等性能数据与S11-M.R系列10KV卷铁心配电变压器的性能数据完全一致, 仅在铁心加工工艺上采用传统的迭片式结构, 并具有线圈直流电阻比卷铁心变压器更适合于配对平衡的优点。 |
| 技术参数 (S11-M系列10KV配电变压器) |
型号
Type | 容量
Capacity | 损耗Loss
(W) | 短路阻抗
Impedence
Volktage
(%) | 空载电流
No-load
Current
(%) | 重量
Weight
(Kg) | 外形尺寸
长×宽×高
Overalldimension
L×W×H | 轨距
Ccnuge
(mm) | 空载
No-Load | 负载
Load | 油重
Oil | 总重
Total | | S11-M.R-30/10 | 30 | 100 | 600 | 4
4.5
| 2.1 | | 95 | 390 | 765×682×1202 | 400×400 | | S11-M.R-50/10 | 50 | 130 | 870 | 2.0 | 115 | 525 | 816×744×1287 | 400×450 | | S11-M.R-63/10 | 63 | 150 | 1040 | 1.9 | 120 | 585 | 841×789×1317 | 400×450 | | S11-M.R-80/10 | 80 | 180 | 1250 | 1.8 | 135 | 660 | 871×784×1352 | 400×450 | | S11-M.R-100/10 | 100 | 200 | 1500 | 1.6 | 145 | 750 | 891×769×1407 | 400×450 | | S11-M.R-125/10 | 125 | 240 | 1800 | 1.5 | 155 | 830 | 906×754×1447 | 550×550 | | S11-M.R-160/10 | 160 | 290 | 2200 | 1.4 | 175 | 955 | 951×769×1512 | 550×550 | | S11-M.R-200/10 | 200 | 330 | 2600 | 1.3 | 195 | 1090 | 996×804×1537 | 550×550 | | S11-M.R-250/10 | 250 | 400 | 3050 | 1.2 | 225 | 1275 | 1071×844×1567 | 550×550 | | S11-M.R-315/10 | 315 | 480 | 3650 | 1.1 | 240 | 1470 | 1086×889×1647 | 550×550 | | S11-M.R-400/10 | 400 | 570 | 4300 | 1.0 | 270 | 1790 | 1131×904×1736 | 660×660 | | S11-M.R-500/10 | 500 | 680 | 5100 | 1.0 | 305 | 2040 | 1171×934×1771 | 660×660 | | S11-M.R-630/10 | 630 | 810 | 6200 | 0.9 | 450 | 2310 | 1320×984×1656 | 820×820 | | S11-M.R-800/10 | 800 | 980 | 7500 | 0.8 | 510 | 2720 | 1360×1004×1731 | 820×820 | | S11-M.R-1000/10 | 1000 | 1150 | 10300 | 0.7 | 565 | 3075 | 1920×1069×1791 | 820×820 | | S11-M.R-1250/10 | 1250 | 1360 | 12000 | 0.6 | 640 | 3685 | 2030×1168×1973 | 820×820 | | S11-M.R-1600/10 | 1600 | 1640 | 14500 | 0.6 | 715 | 4320 | 2050×1183×2098 | 820×820 |
|
产品参数：阻抗电压: 1（%）; 产品认证: ISO9001; 型号: S11,S10,S9,SCB; 额定容量: 20（KVA）; 品牌: 谷稳; 尺寸: 1*1.2（m）; 负载耗损: 130（W）; 额定电压: 11/35（kV）
