当前位置：供应信息 > 机床附件 > 导轨 > 数控切割机导轨20、双头组合钻床导轨20配HGW20CA--丽水华一

数控切割机导轨20、双头组合钻床导轨20配HGW20CA--丽水华一

更新时间：2012-01-16

产品名称：导轨
厂家报价：100.00元/件
所在地区：浙江丽水市莲都区
中空玻璃设备线轨HYR20,与上银HGH20CA和HGW20CA,HGH20HA,HGW20HA通配---丽水华一中空玻璃设备线轨20配HGH20CA,铝合金门窗设备方轨25配HGH25CA, 塑钢门窗专用导轨30配HGH30CA或者HGW30CA, 双头组...

生产厂家/销售商信息

丽水市华一自动化技术有限公司
最新产品 | 公司介绍
查看联系方式 | 我要留言询价
联系人：郑琳先生 (销售)

该公司其它产品/相关产品

数控切割机导轨20、双头组合钻床导轨20配HGW20CA--丽水华一详细介绍

中空玻璃设备线轨HYR20,与上银HGH20CA和HGW20CA,HGH20HA,HGW20HA通配---丽水华一

中空玻璃设备线轨20配HGH20CA,铝合金门窗设备方轨25配HGH25CA, 塑钢门窗专用导轨30配HGH30CA或者HGW30CA, 双头组合钻床华一滑轨35配HGH35CA, 塑钢门窗三位无缝焊接机直线导轨, 塑钢门窗无缝单点焊接机线性滑轨, 断桥铝门窗设备导轨, 塑钢门窗焊接机线性导轨。

丽水市华一自动化技术有限公司（15381335883）专业生产直线导轨, 四米原条大量现货。

直线导轨HYH20CA; 导轨宽20高17.5; 滑块宽44高25.4长77.5
组件尺寸：高度H 30mm ;
导轨尺寸：宽度WR20mm　高度HR17.5mm; 导轨重量2.21Kg/m;
（原条四米, 可根据客户要求切割或接长）
20法兰滑块尺寸HYW20CA：宽度W 63mm 高度 25.4mm 长度L 77.5mm L1 50.5mm;
滑块重量0.40Kg/m。

华一直线导轨HYW20CA可替换上银导轨HGW20CA,

HYH20CA高组装四方型直线滑块、直线滑轨、双轴芯导轨、四列式单圆弧牙型接触线性滑轨, 可替换上银HGH20CA。同时大量供应HYH20HA可替换HGH20HA;HYH25CA可替换HGH25CA;HYH25HA可替换HGH25HA; HYH30CA可替换HGH30CA; HYH30HA可替换HGH30HA。HYW20CA可替换HGW20CA; HYW20HA可替换HGW20HA; HYW25CA可替换HGW25CA; HYW25HA可替换HGW25HA; HYW30CA可替换HGW30CA; HYW30HA可替换HGW30HA。

导轨型号	组件尺寸（mm）			滑块尺寸（mm）													滑块重量 Kg
	H	H₁	N	W	B	B₁	C	L₁	L	K₁	G	M	T	T₁	H₂	H₃
HYW15CA	24	4.3	16	47	38	4.5	30	39.4	61.4	8	5.3	M5	6	8.9	3.95	3.7	0.17
HYW20CA	30	4.6	21.5	63	53	5	40	50.5	77.5	10.25	12	M6	8	10	6	7	0.40
HYW20HA								65.2	92.2	17.6							0.52
HYW25CA	36	5.5	23.5	70	57	6.5	45	58	84	11.8	12	M8	8	14	6	9	0.59
HYW25HA								78.6	104.6	22.1							0.80
HYW30CA	42	6	31	90	72	9	52	70	97.4	14.25	12	M10	8.5	16	6.5	10.8	1.09
HYW30HA								93	120.4	25.75							1.44
HYW35CA	48	7.5	33	100	82	9	62	80	112.4	14.6	12	M10	10.1	18	9	12.6	1.56
HYW35HA								105.8	138.2	27.5							2.06
HYW45CA	60	9.5	37.5	120	100	10	80	97	139.4	13	12.9	M12	15.1	22	8.5	20.5	2.79
HYW45HA								128.8	171.2	28.9							3.69
HYW55CA	70	13	43.5	140	116	12	95	117.7	166.7	17.35	12.9	M14	17.5	26.5	12	19	4.52
HYW55HA								155.8	204.8	36.4							5.96
HYW65CA	90	15	53.5	170	142	14	110	144.2	200.2	23.1	12.9	M16	25	37.5	15	15	9.17
HYW65HA								203.6	259.6	52.8							12.89

　　销售热线：TEL 15381335883, 15381335885, 0578-2986698; 　 FAX 0578-2988335

导轨型号	导轨尺寸(mm)							导轨的固定螺栓尺寸(mm)	基本动额定负荷C(KN)	基本静额定负荷C₀(KN)	容许静力矩			导轨重量 Kg/m
	W_R	H_R	D	h	d	P	E				M_R (KN-m)	M_P (KN-m)	M_Y (KN-m)
HYW15CA	15	15	7.5	5.3	4.5	60	20	M4*16	11.38	25.31	0.17	0.15	0.15	1.45
HYW20CA	20	17.5	9.5	8.5	6	60	20	*M516**	17.75	37.84	0.38	0.27	0.27	2.21
HYW20HA									21.18	48.84	0.48	0.47	0.47
HYW25CA	23	22	11	9	7	60	20	M6*20	26.48	56.19	0.64	0.51	0.51	3.21
HYW25HA									32.75	76.00	0.87	0.88	0.88
HYW30CA	28	26	14	12	9	80	20	M8*25	38.74	83.06	1.06	0.85	0.85	4.47
HYW30HA									47.27	110.13	1.40	1.47	1.47
HYW35CA	34	29	14	12	9	80	20	M8*25	49.52	102.87	1.73	1.20	1.20	6.30
HYW35HA									60.21	136.31	2.29	2.08	2.08
HYW45CA	45	38	20	17	14	105	22.5	M12*35	77.57	155.93	3.01	2.35	2.35	10.41
HYW45HA									94.54	207.12	4.00	4.07	4.07
HYW55CA	53	44	23	20	16	120	30	M14*45	114.44	227.81	5.66	4.06	4.06	15.08
HYW55HA									139.35	301.26	7.49	7.01	7.01
HYW65CA	63	53	26	22	18	150	35	M16*50	163.63	324.71	10.02	6.44	6.44	21.18
HYW65HA									208.36	457.15	14.15	11.12	11.12

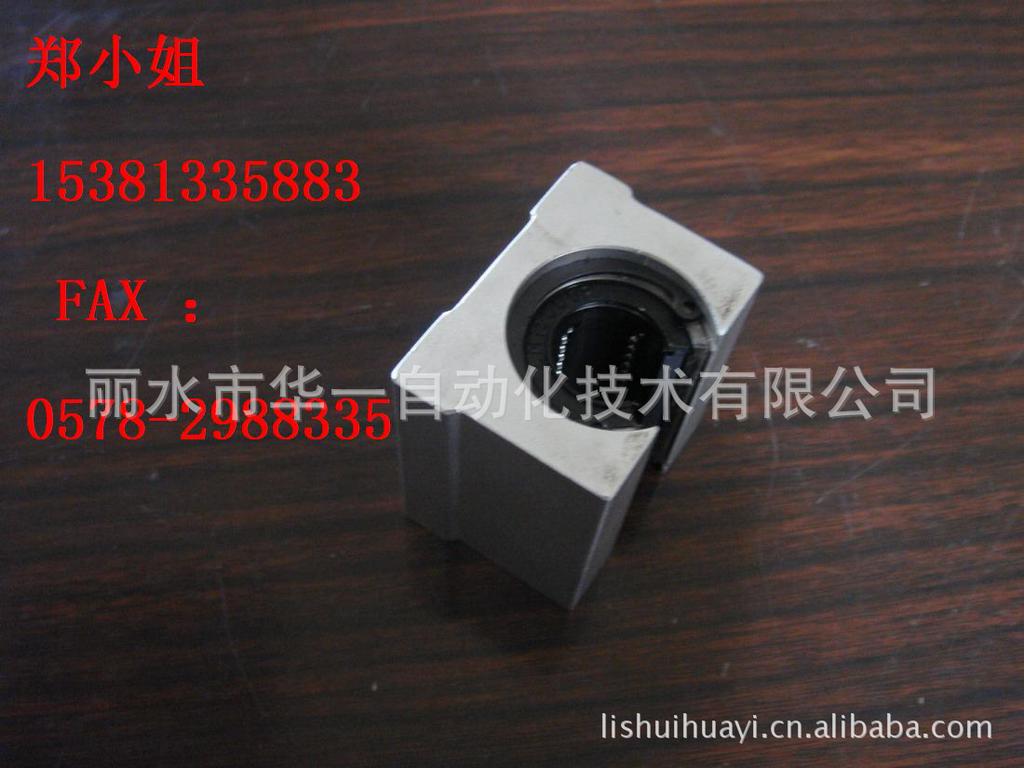

丽水华一致力于自主研发、生产、销售直线运动系列传动件, 产品包括直线导轨及配套滑块、, 产品有HYR20、HYR25、HYR30、HYR35、HYR45等直线导轨, 原条长达4米,直线圆柱导轨（SBR系列、TBR系列、精密光轴系列）、直线轴承、直线滑动单元、关节轴承等。

丽水华一自动化技术有限公司

联系人：郑小姐

TEL：15381335883

FAX：0578-2988335

QQ: 1263924145

Email：huayeahchina@gmail.com

WEB：www.huayeah-china.com

　　　www.huayeah.net

品牌：	华一	规格：	20
是否库存：	是	是否批发：	是
材质：	轴承钢	种类：	滑动导轨
适用机床：	皆可	是否提供加工定制：	否
型号：	HYW20CA	滑行轨迹：	直线导轨

如果您对产品导轨价格/报价（价格为：100.00元/件）有疑问或有相关的交易需求，请直接与丽水市华一自动化技术有限公司联系或者在本站留言，以下为丽水市华一自动化技术有限公司的联系方式：
联系人：郑琳先生 (销售) 手机：15857877517 联系电话：0578-2986699/2986698 传真：0578-2988335
公司地址：浙江丽水市莲都区南山工业园区邮编：323006 公司网站：http://www.huayi666.com
